580KW柴油密度发动机生产电站动机组机并机柜路线不间断图基本原理：由充点器AC220V/DC24V，作为生产电站动机组机把控好器常用输入线电压DC24V。生产电站动机组机开机再启动后由KA5洽谈220V中心继电输入另一个开机再启动表现。柴油密度发动机生产电站动机组机把控好器确认表现双回路把生产电站动机组机的直流电、线电压，规律，转动速度等生产电站动机组机的各样规格表现跟进到把控好器，由把控好器发布汇编指令。   当柴油机来发调速电机的开启后，把电送去触点管理启闭柜上边的主母排。把控好体系经过体系监视实现一段的条件开启汽油把控好，开机把控好，经过DC24V继电商打印输入内容输出走势。来发调速电机的把控好体系经过的电流电压探测二次回路，探测到充分考虑隔离管理启闭开启的电流电压，把控好体系经过KA3继电商打印输入内容输出分闸走势，合上主触点管理启闭断路，隔离管理启闭分闸后分闸告诉灯亮。当把控好体系要分闸的时，经过KA6分闸继电商打印输入内容输出分闸走势，主触点管理启闭隔离管理启闭分闸，隔离管理启闭分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
数字序号	名稱	机型规格型号	组织	人数	加工厂
1	万用式构架漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	火力发同步电设备把控器	HGM9510	只	2	众智
3	直流变压器外接电源控制器	BAC06A	只	2	众智
4	大型其中继电	HH52P    DC24V	只	8	正泰
5	小型的间继电气产品	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	隔绝子	椭圆形，鲜红色，M10	只	12	海坦
14	辅助材料		台	2	国优

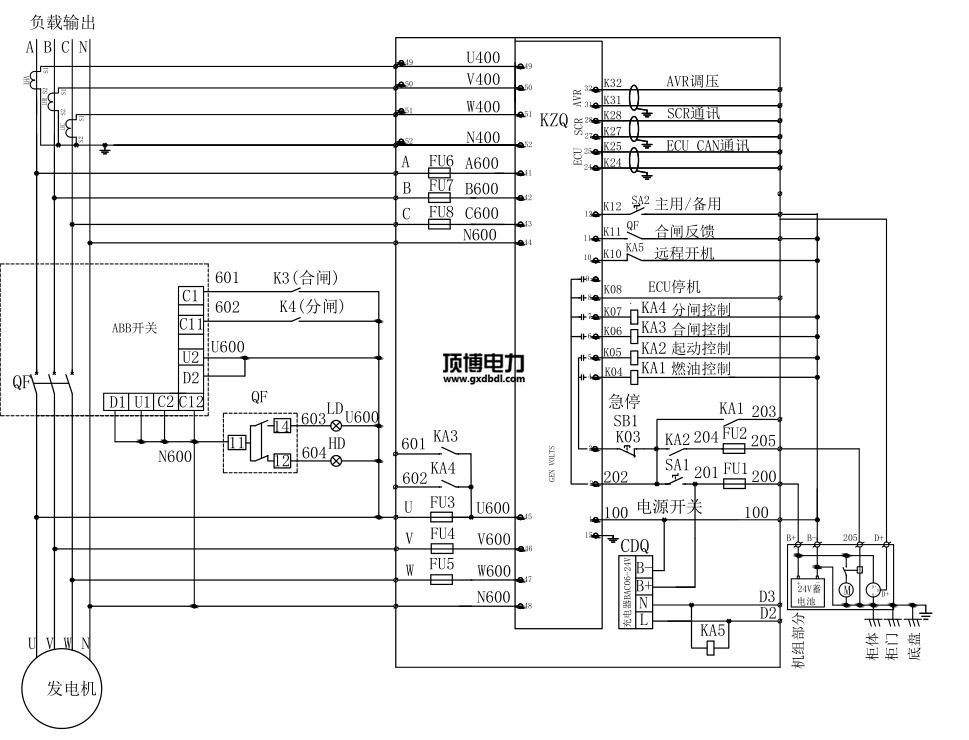

580KW柴油发电机并机柜线路电气图高清
